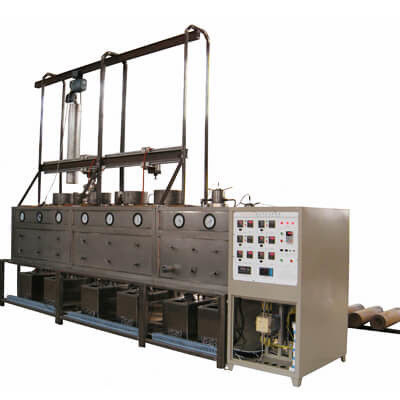

1000 ml urządzenia do ekstrakcji płynu nadkrytycznego TOPTION nadkrytyczny ekstraktor CO2

Sprzęt do ekstrakcji płynów nadkrytycznych

TOPTION urządzenie ekstrakcji nadkrytycznej tego typu przeznaczone jest do ekstrakcji substancji (stałych lub ciekłych) pod wysokim ciśnieniem i w odpowiednich temperaturach,i zdaje sobie sprawę, że zmienić warunki wewnątrz separator dla rozwiązania rozwiązanych spraw.

Składa się głównie z:kotło do ekstrakcji, kotło do separacji, CO₂pompa wysokiego ciśnienia, pompa wciągająca, system chłodzenia, system wymiany ciepła, CO₂Zbiornik zapasowy, płynomierz, system oczyszczania, przepływomierz, układ regulacji temperatury, urządzenie zabezpieczające, układ podnoszenia cylindrów, itp.

Zarówno sprzęt akcesorialny, jak i system mogą spełniać wymagania głównego systemu ekstrakcji nadkrytycznej i wymagania przepływu technologicznego.

Parametry techniczne urządzenia do ekstrakcji płynu nadkrytycznego:

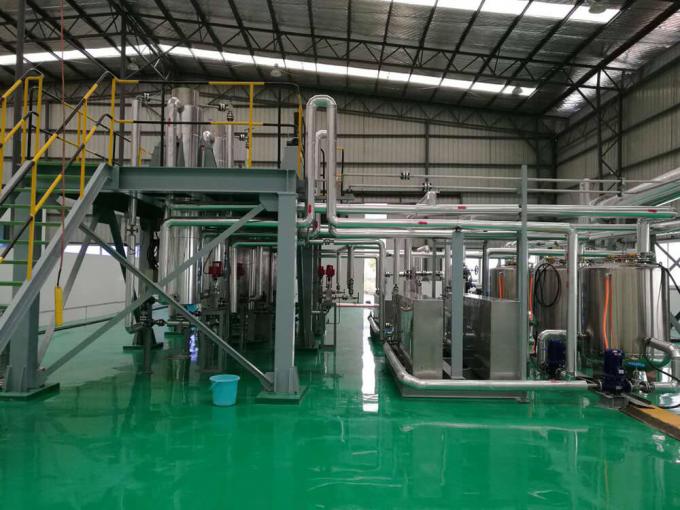

Główne konfiguracje tego zestawu TOPTION 600L nadkrytycznego urządzenia do ekstrakcji CO2:

1.Kotło do ekstrakcji

Kocioł do ekstrakcji wyposażony jest w system ogrzewania krążącego z osłoną wodną i butelkę do podawania stałych i płynnych substancji, temperatura jest regulowana.

Materiały: 0Cr18Ni9 objętość: 200L * 3 zestawy, 300L * 2 zestawy.

2. Cieplarz oddzielny

Kocioł oddzielający jest wyposażony w system ogrzewania cyrkularnego z okładką wodną, temperatura jest regulowana.

Materiały: 0Cr18Ni9 Maksymalne ciśnienie robocze: 30MPa.

3. CO₂pompy wysokiego ciśnienia

Przepływ (trójplunżer): 0~400L/h, regulowany przez konwersję częstotliwości.

Maksymalne ciśnienie robocze: 40Mpa, głowica pompy wyposażona w system chłodzenia.

4. Pompa treningowa

Przepływ (podwójny tłok): 1/4 ‰ 20 l/h, mechaniczna regulacja. Maksymalne ciśnienie robocze: 40 MPa.

5System chłodzenia

Pojemność chłodzenia: 15000 Kcal/h, chłodzenie powietrzem lub wodą.

Zakres regulacji temperatury: -5°C+5°C, spełnia wymagania technologiczne.

6System wymiany ciepła

Materiały: 0Cr18Ni9 Specyfikacja: Φ14, Φ18. Maksymalne ciśnienie robocze: 40MPa, 30MPa.

System wymiany ciepła jest wyposażony w system ogrzewania krążącego z osłoną wodną, temperatura jest regulowana.

7. CO₂zbiorniki

Materiały: 0Cr18Ni9.

8. Miernik poziomu płynu

Materiały: 0Cr18Ni9 Maksymalne ciśnienie robocze: 16MPa.

9. Przepływometer i kumulacyjnym

Specyfikacja: przepływomierz typu pływającego rurki metalowej z cyfrowym wyświetlaczem zdalnym nadającym 40~400L/h.

Jednostka cyfrowego wyświetlania: wskazuje natychmiastowy przepływ i przepływ kumulacyjny.

10System regulacji temperatury

Zakres sterowania: regulowany od temperatury pokojowej do 75°C (woda do kąpieli).

Dokładność dynamicznego sterowania temperaturą: ±1°C, cyfrowy wyświetlacz z podwójnym ekranem.

11. Urządzenie zabezpieczające

Wyjście pompy wysokiego ciśnienia jest wyposażone w elektroniczny przyrząd pomiaru ciśnienia, z ustawionym ciśnieniem roboczym i ochroną przed nadciśnieniem pompy.

Kocioł ekstrakcyjny, kocioł separacyjny, kolumna korekcyjna,zbiornik zapasowy i inne są wyposażone w zawór bezpieczeństwa i automatyczną ochronę przed nadciśnieniem, odpowiednio zgodnie z ich maksymalnymi ciśnieniami roboczymi.

12Filtr oczyszczający

Materiały: 0Cr18Ni9

13System podnoszenia cylindrów

System podnoszenia butli jest wyposażony w blok elektryczny do załadunku i rozładunku butli.

14. Rurociąg

Zawory i łączniki rurowe są odpowiednio DW14 i DW18.

Pojemniki, zawory, łączniki rur i rurociągi, które mają kontakt z płynem, są wykonane z stali nierdzewnej 0Cr18Ni9.

15. Cechy przyrządu

Pierścień czukowy kotła ekstrakcyjnego można szybko otworzyć.

CO₂wykorzystanie w obiegu.

16. Zaopatrzenie w energię i gaz

Zasilanie: trójfazowy i czteroliniowy system 380V/50HZ, o łącznej mocy 35KW dla TOP220-40-48 i normalnej mocy operacyjnej 20KW.

CO₂: klasy żywnościowej ≥ 99,5%, masa netto jednostki butli ≥ 22 kg, przygotowana przez użytkownika.

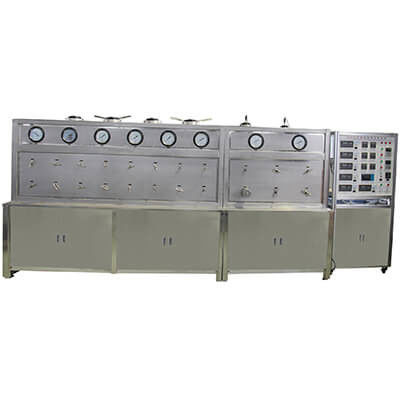

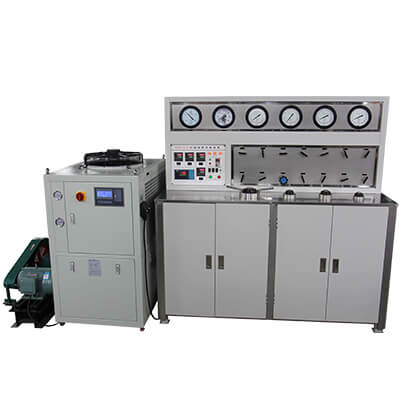

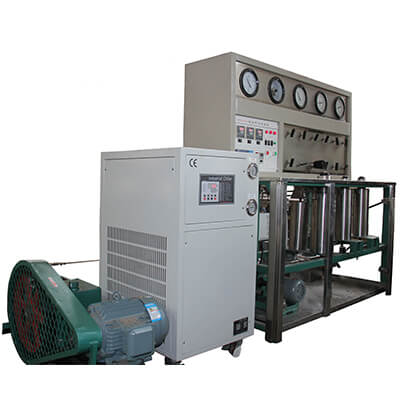

Więcej laboratorium mini superkrytyczna maszyna do ekstrakcji CO2:

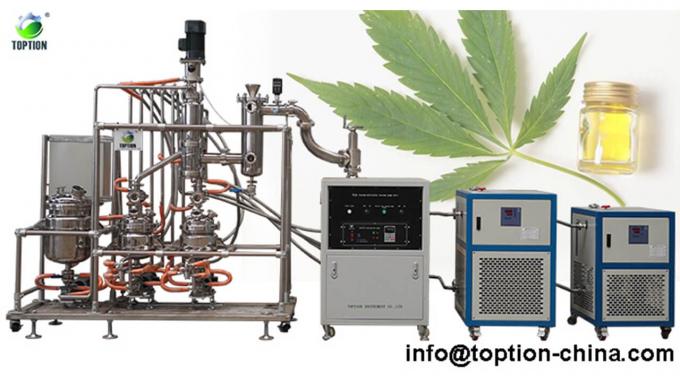

Powiązane urządzenia do destylacji molekularnej oleju CBD

Parametry techniczne nadkrytycznego urządzenia do ekstrakcji płynu CO2

Parametry techniczne nadkrytycznej maszyny do ekstrakcji oleju ziołowego z CO2

1Standardowa konfiguracja: cyfrowy wyświetlacz PID i moduł sterowania PID.

2Regulacja ciśnienia: ręczna regulacja zaworu przeciwciśnienia.

3Można je łączyć i dostosowywać zgodnie ze specjalnymi wymaganiami procesów użytkownika.
